750156 產品規格書

產品信息

ImageMaster? HR TempControl MWIR

產品編號：750156

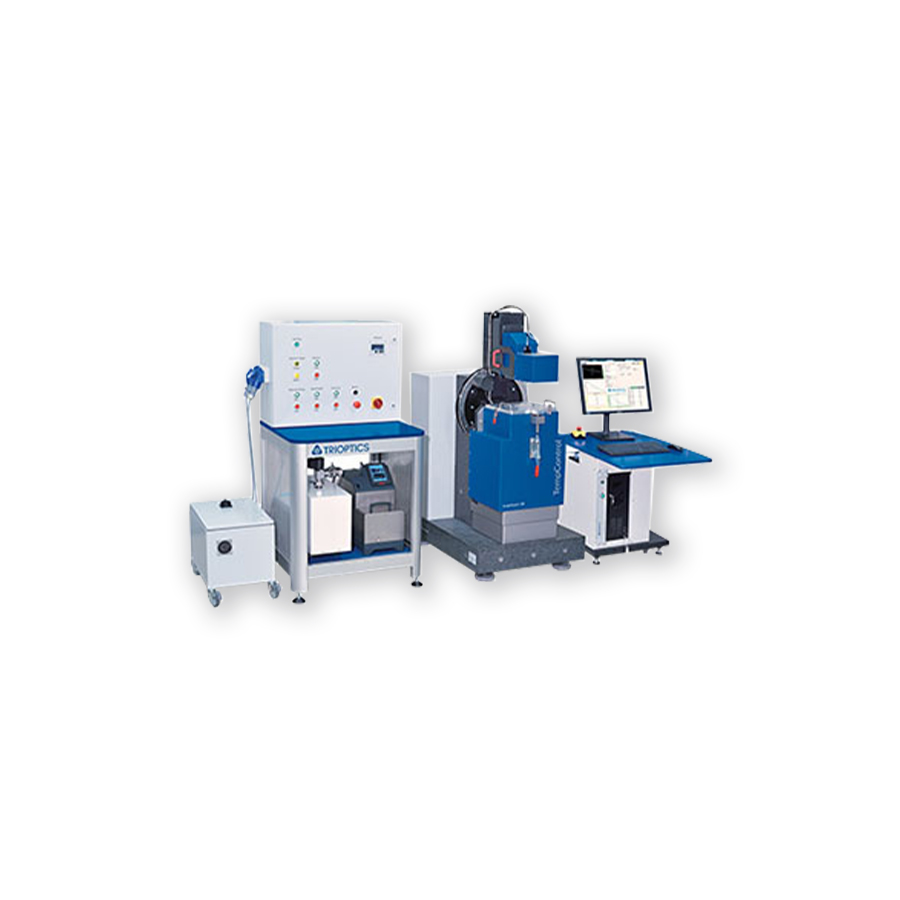

ImageMaster? HR TempControl 控溫型高精度光學傳遞函數測量儀

德國全歐光學（TRIOPTICS）設計的ImageMasterHR? TempControl是基于ImageMaster?光學傳遞函數測量儀而升級的可以控制被測產品在不同溫度下進行MTF等光學性能測試的新型設備。
產品特點

立式結構.全自動測量
可測量手機鏡頭、數碼相機鏡頭、車載鏡頭、CCTV鏡頭等
整機結構緊湊一體化，維護保養方便
全自動靶標發生器
測量精度可溯源至國際標準
軟件模塊化，使用簡單易懂
可編輯腳本，實現用戶自定義測量
直接以報告形式輸出結果

測試功能

不同溫度下軸上光學傳遞函數（MTF）
不同溫度下軸外光學傳遞函數（MTF）
不同溫度下離焦光學傳遞函數（MTF）
不同溫度下有效焦距（EFL）
不同溫度下（FFL）
不同溫度下視場角
不同溫度下畸變
不同溫度下焦深
不同溫度下場曲
不同溫度下（FFL）

規格參數

產品編號	750156
產品型號	ImageMaster? HR TempControl MWIR
溫控范圍	標配：-10℃.....120℃，選配：-40℃....120℃
最大離軸角	±70°
最大像高	±25mm
樣品最大EFL	2.5mm
EFL測量精度	±5μm（EFL<3mm） ±0.2%（EFL3mm....10mm）
光譜范圍	3μm-5μm
通光孔徑	<20mm
MTF測量精度	±0.02（軸上）、±0.03（軸外）
MTF測量重復性	0.01
空間頻率	0....500lp/mm
產品外徑	5mm.....100mm
產品長度	5mm....135mm
